Thông số kỹ thuật
Phân loại sản phẩm
| Tính khả dụng trong khu vực | Châu Á |
| Danh mục đầu tư | NETCONNECT® |

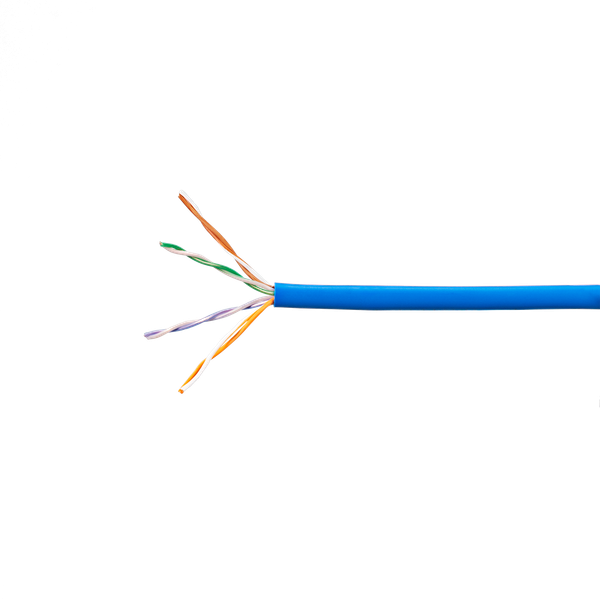

| Loại sản phẩm | Cáp xoắn đôi |
Thông số kỹ thuật chung
| Số sản phẩm | CS30CM |
| Hạng mục ANSI / TIA | 6 |
| Loại thành phần cáp | Nằm ngang |
| Loại cáp | U / UTP (không được che chắn) |
| Loại dây dẫn, đĩa đơn | Chất rắn |
| Dây dẫn, số lượng | số 8 |
| Màu áo khoác | Màu xanh da trời |
| Các cặp, số lượng | 4 |
| Tiêu chuẩn truyền dẫn | ANSI / TIA-568.2-D | CENELEC EN 50288-6-1 | ISO / IEC 11801 Class E |
Kích thước
| Chiều dài cáp | 304,8 m | 1000 ft |
| Đường kính trên dây dẫn | 0,978 mm | 0,0385 in |
| Đường kính trên áo khoác, danh nghĩa | 5,588 mm | 0,22 in |
| Máy đo nhạc trưởng, đĩa đơn | 24 AWG |
Thông số kỹ thuật Điện
| Trở kháng đặc tính | 100 ohm |
| Điện trở dc Mất cân bằng, tối đa | 5% |
| kháng dc, tối đa | 9,38 ôm / 100 m | 2,859 ohms / 100 ft |
| Độ trễ Skew, tối đa | 45 ns |
| Cường độ điện môi, tối thiểu | 1500 Vạc | 2500 Vdc |
| Điện dung lẫn nhau ở tần số | 5,6 nF / 100 m @ 1 kHz |
| Vận tốc lan truyền danh nghĩa (NVP) | 68% |
| Tần số hoạt động, tối đa | 250 MHz |
| Điện áp hoạt động, tối đa | 80 V |
| Độ trễ lan truyền, tối đa | 536 ns / 100m @ 250MHz |
| Cấp nguồn từ xa | Hoàn toàn tuân thủ các khuyến nghị do IEEE 802.3bt (Loại 4) đưa ra để cung cấp nguồn điện qua cáp LAN an toàn khi được lắp đặt theo ISO / IEC 14763-2, CENELEC EN 50174-1, CENELEC EN 50174-2 hoặc TIA TSB- 184-A |
Vật liệu đặc trưng
| Vật liệu dẫn | Đồng trần |
| Vật liệu cách nhiệt | Polyolefin |
| Chất liệu áo khoác | PVC |
Thông số kỹ thuật cơ
| Lưu ý Bán kính uốn cong tối thiểu | 4 lần đường kính cáp ngoài |
Thông số kỹ thuật môi trường
| Nhiệt độ cài đặt | -0 ° C đến +60 ° C (-32 ° F đến +140 ° F) |
| Nhiệt độ hoạt động | -20 ° C đến +60 ° C (-4 ° F đến +140 ° F) |
| Nhiệt độ bảo quản | -20 ° C đến +80 ° C (-4 ° F đến +176 ° F) |
| Môi trường không gian | Không hội nghị |
| Phương pháp thử ngọn lửa | CM | UL 1685 |
Bao bì và Trọng lượng
| Loại bao bì | Cuộn trong hộp |
