Thông số kỹ thuật
Phân loại sản phẩm
Tính khả dụng trong khu vực | EMEA |
Danh mục đầu tư | NETCONNECT® |

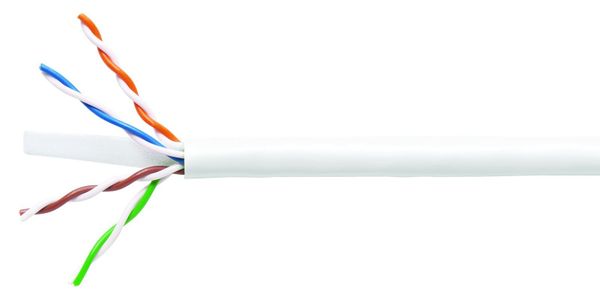

Loại sản phẩm | Cáp xoắn đôi |
Thông số kỹ thuật chung
Số sản phẩm | CS34ZB |
Hạng mục ANSI / TIA | 6 |
Loại thành phần cáp | Nằm ngang |
Loại cáp | U / UTP (không được che chắn) |
Loại dây dẫn, đĩa đơn | Chất rắn |
Dây dẫn, số lượng | số 8 |
Màu áo khoác | Trắng |
Ghi chú | Tất cả các thử nghiệm truyền tải điện bao gồm các phép đo tần số quét |
Các cặp, số lượng | 4 |
Loại dấu phân cách | Máy tách băng |
Tiêu chuẩn truyền dẫn | ANSI / TIA-568.2-D | CENELEC EN 50288-6-1 | ISO / IEC 11801 Class E |
Kích thước
Chiều dài cáp | 304,800 m | 1000 ft |
Đường kính trên dây dẫn | 1,041 mm | 0,041 in |
Đường kính trên áo khoác, danh nghĩa | 5,918 mm | 0,233 trong |
Độ dày áo khoác | 0,559 mm | 0,022 in |
Máy đo nhạc trưởng, đĩa đơn | 23 AWG |
Thông số kỹ thuật Điện
Trở kháng đặc tính | 100 ohm |
Điện trở dc Mất cân bằng, tối đa | 5% |
kháng dc, tối đa | 7,61 ôm / 100 m | 2,32 ohms / 100 ft |
Độ trễ Skew, tối đa | 45 ns |
Cường độ điện môi, tối thiểu | 1500 Vạc | 2500 Vdc |
Điện dung lẫn nhau ở tần số | 5,6 nF / 100 m @ 1 kHz |
Vận tốc lan truyền danh nghĩa (NVP) | 71% |
Tần số hoạt động, tối đa | 250 MHz |
Điện áp hoạt động, tối đa | 80 V |
Cấp nguồn từ xa | Hoàn toàn tuân thủ các khuyến nghị do IEEE 802.3bt (Loại 4) đưa ra để cung cấp nguồn điện qua cáp LAN an toàn khi được lắp đặt theo ISO / IEC 14763-2, CENELEC EN 50174-1, CENELEC EN 50174-2 hoặc TIA TSB- 184-A |
Lớp tách biệt | b |
