Thế hệ mới của Công tắc đa luồng PoE + được quản lý với Ngân sách năng lượng PoE đầy đủ

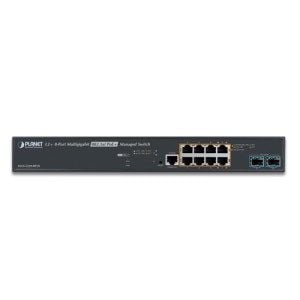

MGS-5220-8P2X, Công tắc đa tuyến được quản lý lớp 2+ đầu tiên của PLANET cung cấp tốc độ dữ liệu 2,5Gbps và PoE qua cáp UTP, được thiết kế cho nhu cầu của thiết bị mạng yêu cầu băng thông cao, chẳng hạn như AP không dây 802.11ac Wave 2. Cung cấp một cấu hình phần cứng hoàn hảo với 8 cổng 100/1000 / 2500BASE-T có công suất PoE + 30.3 watt và 2 khe cắm 1/10 Gigabit BASE-X SFP + , MGS-5220-8P2X phá vỡ giới hạn băng thông khi kết nối mạng không dây với mạng có dây. Với định tuyến tĩnh lớp 3 dựa trên phần cứng khả năng, công cụ chuyển mạch Lớp 2 và Lớp 4 và các chức năng PoE thông minh của PLANET, nó cung cấp khả năng quản lý mạng an toàn, thân thiện với môi trường và đẩy nhanh việc triển khai cơ sở hạ tầng mạng không dây cho các doanh nghiệp và thành phố thông minh.
Khả năng 2.5Gbps cho các ứng dụng băng thông đa dạng
Với tốc độ truy cập đầu cuối của các AP không dây 802.11ac đạt tới 1,2Gbps đến 2,6Gbps, các cổng Gigabit đã không thể đáp ứng nhu cầu. Hỗ trợ cả khả năng 1Gbps và 2.5Gbps và đầu ra 802.3af / ở POE, MGS-5220-8P2X có thể cung cấp không chỉ dữ liệu cho các AP không dây 802.11ac, mà còn cung cấp năng lượng cho các thiết bị hỗ trợ khác như AP và camera IP.
Giải pháp mạng an ninh mạng để giảm thiểu rủi ro bảo mật
Tính năng an ninh mạng để bảo vệ quản lý chuyển mạch và tăng cường bảo mật cho mạng quan trọng mà không cần thêm chi phí triển khai và nỗ lực. Sử dụng hạt nhân mới nhất của các giao thức SSH và SSL để cung cấp sự bảo vệ mạnh mẽ trước các mối đe dọa nâng cao. Quản trị viên mạng hiện có thể xây dựng các mạng công ty có độ an toàn cao với thời gian và công sức ít hơn đáng kể so với trước đây.
Built-in chức năng độc đáo PoE Quản lý giám sát
Là một PoE Switch quản lý cho mạng lưới giám sát, các MGS-5220-8P2X tính năng chức năng quản lý PoE thông minh sau đây:
■ PD Alive Kiểm tra
■ Theo lịch trình điện tái chế
■ SMTP / SNMP Trap Event Alert
■ Kiểm tra hoạt động của thiết bị được hỗ trợ thông minh theo lịch trình PoE MGS-5220-8P2X có thể được cấu hình để theo dõi trạng thái PD (thiết bị được cấp nguồn) được kết nối trong thời gian thực thông qua hành động ping. Khi PD ngừng hoạt động và không có phản hồi, MGS-5220-8P2X sẽ tiếp tục cấp nguồn cho cổng PoE và đưa PD hoạt động trở lại. Nó sẽ tăng cường đáng tin cậy mạng thông qua cổng PoE đặt lại nguồn năng lượng của PD, do đó giảm gánh nặng quản lý quản trị viên.
Tái chế năng lượng theo lịch trình
MGS-5220-8P2X cho phép mỗi PD được kết nối khởi động lại vào một thời điểm xác định mỗi tuần. Do đó, nó sẽ làm giảm khả năng xảy ra sự cố PD do tràn bộ đệm.
Thông báo sự kiện bẫy SMTP / SNMP
Mặc dù hầu hết các phần mềm quản lý camera hoặc NVR đều cung cấp chức năng cảnh báo email SMTP, MGS-5220-8P2X cung cấp thêm chức năng cảnh báo sự kiện để giúp chẩn đoán thiết bị bất thường do kết nối mạng có bị đứt hay không , mất nguồn PoE hoặc phản hồi khởi động lại bởi quy trình PD Alive Check.
Lịch trình PoE để tiết kiệm năng lượng
Bên cạnh việc được sử dụng để giám sát IP, MGS-5220-8P2X chắc chắn có thể áp dụng để xây dựng bất kỳ mạng PoE nào bao gồm VoIP và mạng LAN không dây. Theo xu hướng tiết kiệm năng lượng trên toàn thế giới và góp phần bảo vệ môi trường trên Trái đất, MGS-5220-8P2X có thể kiểm soát hiệu quả việc cung cấp năng lượng bên cạnh khả năng cung cấp năng lượng cao. Chức năng lịch trình PoE của hoàng cung giúp bạn bật hoặc tắt cấp nguồn PoE cho mỗi cổng PoE trong các khoảng thời gian được chỉ định và đây là chức năng mạnh mẽ để giúp SMB và doanh nghiệp tiết kiệm năng lượng và ngân sách.
Giải pháp cho mạng IPv6
Với sự hỗ trợ cho giao thức IPv6 / IPv4 và giao diện quản lý dễ dàng và thân thiện, MGS-5220-8P2X là lựa chọn tốt nhất để giám sát IP, VoIP và các nhà cung cấp dịch vụ không dây kết nối với mạng IPv6. Nó cũng giúp SMB bước vào kỷ nguyên IPv6 với mức đầu tư thấp nhất và không phải thay thế các thiết bị mạng mặc dù các ISP thiết lập mạng biên IPv6 FTTx.
Định tuyến Vlan IPv4 và IPv6 để quản lý an toàn và linh hoạt
Để giúp khách hàng luôn đứng đầu doanh nghiệp của mình, MGS-5220-8P2X không chỉ cung cấp hiệu suất truyền cực cao và công nghệ lớp 2 tuyệt vời, mà còn cung cấp tính năng định tuyến Vlan IPv4 / IPv6 cho phép để vượt qua các Vlan khác nhau và các địa chỉ IP khác nhau nhằm mục đích có một ứng dụng quản lý linh hoạt, an toàn cao và đơn giản hơn.
Các tính năng mạnh mẽ của Layer2
MGS-5220-8P2X có thể được lập trình cho chức năng quản lý chuyển đổi nâng cao, chẳng hạn như tập hợp liên kết cổng động, Vlan Q-in-Q, Giao thức cây đa nhịp (MSTP) , QoS lớp 2/4, kiểm soát băng thông và IGMP / MLD rình mò. MGS-5220-8P2X cho phép vận hành cốp xe tốc độ cao kết hợp nhiều cổng. Hỗ trợ 6 nhóm trung kế, nó cho phép tối đa 8 cổng trên mỗi trung kế và cũng hỗ trợ kết nối không thành công.
Bảo mật mạnh mẽ
SMGS-5220-8P2X cung cấp danh sách kiểm soát truy cập lớp 2 đến lớp 4 (ACL) toàn diện để thực thi bảo mật cho các cạnh. Nó có thể được sử dụng để hạn chế truy cập mạng bằng cách từ chối các gói dựa trên địa chỉ IP nguồn và đích, số cổng TCP / UDP hoặc các ứng dụng mạng điển hình được xác định. Cơ chế bảo vệ của nó cũng bao gồm xác thực người dùng và thiết bị dựa trên Cổng và MAC . Với Vlan riêngchức năng, giao tiếp giữa các cổng cạnh có thể được ngăn chặn để đảm bảo quyền riêng tư của người dùng.
Tăng cường bảo mật và kiểm soát lưu lượng
MGS-5220-8P2X cũng cung cấp các chức năng DHCP Snooping, IP Source Guard và Dynamic ARP Kiểm tra để ngăn chặn IP rình mò tấn công và loại bỏ các gói ARP có địa chỉ MAC không hợp lệ. Quản trị viên mạng hiện có thể xây dựng các mạng công ty có độ an toàn cao với thời gian và công sức ít hơn đáng kể so với trước đây.
Quản lý an toàn thân thiện với người dùng
Để quản lý hiệu quả, MGS-5220-8P2X được trang bị giao diện quản lý bảng điều khiển, web và SNMP. Với giao diện quản lý dựa trên web tích hợp ,MGS-5220-8P2X cung cấp một cơ sở quản lý và cấu hình độc lập, dễ sử dụng, nền tảng. MGS-5220-8P2X hỗ trợ SNMP và nó có thể được quản lý thông qua bất kỳ phần mềm quản lý nào dựa trên các giao thức SNMP v1 và v2 tiêu chuẩn. Để giảm thời gian học sản phẩm, MGS-5220-8P2X cung cấp lệnh giống như Cisco thông qua cổng Telnet hoặc bảng điều khiển và khách hàng không cần phải học lệnh mới từ các thiết bị chuyển mạch này. Hơn nữa, MGS-5220-8P2X cung cấp quản lý an toàn từ xa bằng cách hỗ trợ kết nối SSH , SSL và SNMPv3 có thể mã hóa nội dung gói tại mỗi phiên.
Giải pháp linh hoạt và có thể mở rộng
Hai khe cắm SFP + mini GBIC được tích hợp trong MGS-5220-8P2X hỗ trợ tốc độ kép vì nó có các mô đun cáp quang 1G / 10G BASE-SX / LX SFP (Có thể cắm yếu tố dạng nhỏ). Bây giờ, quản trị viên có thể linh hoạt chọn bộ thu phát SFP phù hợp theo không chỉ khoảng cách truyền mà còn cả tốc độ truyền cần thiết. Khoảng cách có thể được kéo dài từ 550 mét đến 2km (sợi đa chế độ) và lên đến 10/20/30 / 40/50/70/120 km (sợi quang đơn mode hoặc sợi WDM). Chúng rất phù hợp cho các ứng dụng trong trung tâm dữ liệu doanh nghiệp và phân phối.
Cơ chế chẩn đoán SFP thông minh
MGS-5220-8P2X hỗ trợ chức năng SFP-DDM (Giám sát chẩn đoán kỹ thuật số) giúp quản trị mạng dễ dàng theo dõi các thông số thời gian thực của các bộ thu phát SFP, như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, laser dòng điện phân cực, và điện áp cung cấp thu phát.
Ứng dụng PoE và định tuyến tĩnh lớp 3 Vlan
Với các giao thức định tuyến lưu lượng truy cập lớp 3 mạnh mẽ của IPv4 / IPv6, MGS-5220-8P2X đảm bảo định tuyến đáng tin cậy giữa các Vlan và các phân đoạn mạng. Các giao thức định tuyến có thể được áp dụng bởi giao diện Vlan với tối đa 128 mục định tuyến. MGS-5220-8P2X chắc chắn là một giải pháp hiệu quả và lý tưởng cho các doanh nghiệp.
Cung cấp tới 8 cổng PoE công suất cao và giao diện nguồn trực tiếp, MGS-5220-8P2X có thể dễ dàng xây dựng một mạng điện được điều khiển tập trung được chia sẻ bởi Gigabit AP, hệ thống điện thoại IP hoặc mega- nhóm hệ thống camera IP pixel cho các doanh nghiệp.
Giải pháp điểm truy cập Wi-Fi PoE với cơ sở hạ tầng mạng mở rộng cho các không gian công cộng
MGS-5220-8P2X đi kèm với thiết kế không chặn, kích thước máy tính để bàn và mô-đun cáp quang SFP, mang lại cơ sở hạ tầng mạng linh hoạt hơn nhưng chi phí thấp hơn. Cung cấp tám cổng PoE 100/1000/2500 BASE-T, giao diện nguồn trực tiếp và hai giao diện 10 Gigabit SFP, MGS-5220-8P2X có thể dễ dàng xây dựng Hệ thống xác thực mạng trên hệ thống Bộ điều khiển mạng LAN không dây cho doanh nghiệp. Chẳng hạn, nó có thể hoạt động với Bộ điều khiển không dây và Máy chủ RADIUS để thực hiện bảo mật toàn diện cho xác thực người dùng không dây với các AP được cấp nguồn...
Thông số kỹ thuật phần cứng | |
Cổng đồng | 8 x 100/1000/2500 Cổng BASE-T RJ45 Auto-MDI / MDI-X |
SFP / mini-GBIC Slots | Giao diện 2 x 1 / 10G BASE-X SFP với Cổng-9 đến Cổng-10 |
Cổng phun PoE | 8 cổng với chức năng kim phun PoE 802.3at / af với Cổng-1 đến Cổng-8 |
Bảng điều khiển | 1 x cổng nối tiếp RJ45 (115200, 8, N, 1) |
Kiến trúc chuyển đổi | Lưu trữ và chuyển tiếp |
Chuyển vải | 80Gb / giây |
Thông lượng | 59,52Mpps@64Bytes |
Bảng địa chỉ | 16K mục, học địa chỉ nguồn tự động và lão hóa |
Bộ đệm dữ liệu chia sẻ | 16Mbit |
Kiểm soát lưu lượng | Khung tạm dừng của IEEE 802.3x cho |
áp suất song công hoàn toàn cho bán song công | |
Khung Jumbo | 9KB |
Nút reset | <5 giây: Khởi động lại hệ thống |
> 5 giây: Mặc định của nhà máy | |
Đèn LED | Hệ thống : |
Cảnh báo quạt ( Xanh lục ), SYS ( Xanh lục ), PWR ( Xanh lục ) | |
100/1000/2500 Giao diện RJ45 BASE-T (Cổng 1 đến Cổng 8): | |
100 / 1000Mbps LNK / ACT ( Xanh lục ) | |
2500 Mbps ( Cam ) | |
PoE -in-Use ( Cam ) | |
Giao diện SFP 1 / 10G Mbps (Cổng 9 đến Cổng 10): | |
1G LNK / ACT ( Xanh lục ) | |
10G Mbps ( Cam ) | |
Yêu cầu về năng lượng | 100 ~ 240V AC, 50 / 60Hz |
Tiêu thụ điện năng (Tải đầy đủ) | 320 watt / 1091,9 BTU (tối đa) |
Bảo vệ chống nhiễm trùng | 6KV DC |
Kích thước (W x D x H) | 330 x 200 x 43,5 mm, chiều cao 1U |
Cân nặng | 2kg |
Cấp nguồn qua Ethernet | |
Tiêu chuẩn PoE | IEEE 802.3at PoE Plus, PSE |
Loại cung cấp năng lượng PoE | Kết thúc |
Đầu ra năng lượng PoE | Mỗi cổng 54V DC, tối đa. 30,8 watt |
Phân bổ pin điện | 1/2 (+), 3/6 (-) |
Ngân sách điện PoE | 240 watt (tối đa) @ 25 độ C |
200 watt (tối đa) @ 50 độ C | |
Khả năng PoE | PD @ 7 watt: 8 đơn vị |
PD @ 15,4 watt: 8 đơn vị | |
PD @ 30,8 watt: 8 đơn vị | |
Chức năng quản lý Layer2 | |
Giao diện quản lý cơ bản | Bảng điều khiển, Trình duyệt web, SNMP v1, v2c |
Giao diện quản lý an toàn | SSH, SSL, SNMP v3 |
Cấu hình cổng | Tắt / bật |
cổng Tự động đàm phán 100/1000/2500 Mbps Lựa chọn chế độ song công hoàn toàn và bán song công | |
Điều khiển luồng vô hiệu hóa / bật | |
Tình trạng cổng | Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái điều khiển luồng, trạng thái đàm phán tự động, trạng thái trung kế |
Phản chiếu cảng | Màn hình TX / RX / Cả hai -1 |
Vlan | Vlan dựa trên được gắn thẻ 802.1Q, tối đa 255 nhóm Vlan |
Q-in-Q đường hầm | |
riêng Vlan Edge (PVE) | |
Vlan dựa trên Vlan | |
Giao thức Vlan dựa trên giao thức | |
MAC | |
(Đăng ký Vlan | |
đa tuyến ) Lên đến 255 nhóm Vlan, trong số 4094 Vlan ID | |
Liên kết tập hợp | IEEE 802.3ad LACP / Trunk tĩnh |
Hỗ trợ 5 nhóm trunk với 8 cổng trên mỗi trunk | |
QoS | Dựa trên phân loại lưu lượng, mức độ ưu tiên nghiêm ngặt và |
mức độ ưu tiên 8 cấp WRR để chuyển đổi | |
- Số cổng | |
- Ưu tiên 802.1p | |
- Thẻ Vlan 802.1Q | |
- Trường DSCP / TOS trong gói IP | |
IGMP Snooping | IGMP (v1 / v2 / v3) |
Rình mò , tối đa 255 nhóm phát đa hướng Hỗ trợ chế độ IGMP Querier | |
MLD rình mò | MLD (v1 / v2) |
Rình mò , tối đa 255 nhóm phát đa hướng Hỗ trợ chế độ MLD Querier | |
Danh sách điều khiển truy cập | ACL dựa trên IP / ACL dựa trên IP |
Tối đa 256 mục | |
Kiểm soát băng thông | Kiểm soát băng thông trên mỗi cổng |
Nhập | |
: 10Kbps ~ 13000Mbps Tốc độ: 10Kbps ~ 13000Mbps | |
SNMP MIB | RFC 1213 MIB-II |
RFC 2863 IF-MIB | |
RFC 1493 Cầu MIB | |
RFC 1643 Ethernet MIB | |
RFC 2863 Giao diện MIB | |
RFC 2665 Ether-Like MIB | |
RFC 2737 Entity MIB | |
RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9) | |
RFC 2618 RADIUS Khách hàng MIB | |
RFC 3411 SNMP-Frameworks-MIB | |
IEEE 802.1X PAE | |
LLDP | |
MAU-MIB Cấp | |
nguồn qua Ethernet MIB | |
Chức năng lớp 3 | |
Giao diện IP | Tối đa Giao diện 128 Vlan |
Bảng định tuyến | Tối đa 128 mục định tuyến |
Giao thức định tuyến | Định tuyến tĩnh phần cứng IPv4 Định tuyến |
tĩnh phần cứng IPv6 | |
Tiêu chuẩn phù hợp | |
Tuân thủ quy định | FCC Phần 15 Lớp A, CE |
Tuân thủ tiêu chuẩn | IEEE 802.3u 100BASE-TX / 100BASE-FX |
IEEE 802.3z 1000BASE-SX / LX | |
IEEE 802.3ab 1000BASE-T | |
IEEE 802.3bz 2.5GBASE-T | |
Ethernet IEEE 802.3ae 10Gb / s | |
IEEE 802.3x dòng điều khiển và áp lực trở lại | |
IEEE 802.3ad cảng thân cây với LACP | |
IEEE 802.1D Spanning Tree Protocol | |
IEEE 802.1w Rapid Spanning Tree Protocol | |
IEEE 802.1s Multiple Spanning Tree Protocol | |
IEEE 802.1p class of Service | |
IEEE 802.1Q VLAN gắn thẻ | |
Cảng IEEE 802.1x xác thực điều khiển mạng | |
IEEE 802.1ab LLDP | |
IEEE 802.3af Power over Ethernet | |
IEEE 802.3at Cấp nguồn qua Ethernet Plus | |
RFC 768 UDP | |
RFC 793 TFTP | |
RFC 791 IP | |
RFC 792 ICMP | |
RFC 2068 HTTP | |
RFC 1112 IGMP v1 | |
RFC 2236 IGMP v2 | |
RFC 3376 IGMP v3 | |
RFC 2710 MLD v1 | |
FRC 3810 MLD v2 | |
Môi trường | |
Điều hành | Nhiệt độ: 0 ~ 50 độ C |
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) | |
Lưu trữ | Nhiệt độ: -10 ~ 70 độ C |
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
