Định tuyến Gigabit lớp 3 mạnh mẽ cho giải pháp cấp doanh nghiệp

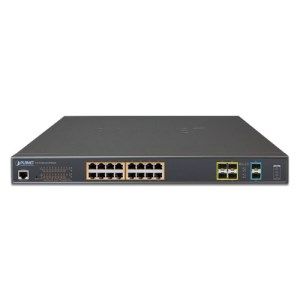

PLANET Bộ chuyển mạch Gigabit được quản lý có thể xếp chồng lớp 3 của Poet-6341-24P4X cung cấp hiệu suất mật độ cao, định tuyến tĩnh lớp 3, RIP (Giao thức thông tin định tuyến) và OSPF (Mở đường dẫn ngắn nhất trước tiên) . Với cấu trúc chuyển mạch 128Gbps , SGS-6341-24P4X có thể xử lý lượng dữ liệu cực lớn trong cấu trúc liên kết an toàn liên kết với xương sống doanh nghiệp hoặc máy chủ dung lượng cao. Các tính năng WRR mạnh mẽ (Robin có trọng số) và Bảo mật mạng giúp cho SGS-6341-24P4X thực hiện kiểm soát lưu lượng dữ liệu hiệu quả cho ISP và VoIP doanh nghiệp, truyền phát video và các ứng dụng phát đa hướng. SGS-6341-24P4X có 24 cổng IEEE 802.3at PoE + và ngân sách PoE lên tới 370 watt để phục vụ cho các mạng giám sát VoIP hoặc IP quy mô vừa đến lớn với chi phí cạnh tranh.
Quản lý năng lượng tập trung cho mạng Gigabit Ethernet PoE
Để đáp ứng nhu cầu về các ứng dụng mạng PoE yêu cầu công suất cao hơn với truyền tốc độ Gigabit, tất cả các thiết bị có hiệu suất cao Gigabit IEEE 802.3af PoE (lên đến 15,4 watt) và IEEE 802.3at PoE + (tối đa 30 watt) cổng. Nó đáp ứng hoàn hảo các yêu cầu về năng lượng của điện thoại VoIP PoE và tất cả các loại camera IP PoE như IR, PTZ, camera vòm tốc độ hoặc thậm chí là camera IP dạng hộp có quạt và máy sưởi tích hợp.
Các khả năng PoE của SGS-6341-24P4X cũng giúp giảm chi phí triển khai cho các thiết bị mạng do giải phóng khỏi các hạn chế của các vị trí ổ cắm điện. Chuyển đổi nguồn và dữ liệu được tích hợp vào một đơn vị, được phân phối qua một cáp duy nhất và được quản lý tập trung. Do đó loại bỏ chi phí cho dây AC bổ sung và giảm thời gian cài đặt.
Lịch trình PoE để tiết kiệm năng lượng
Bên cạnh việc được sử dụng để giám sát IP, SGS-6341-24P4X chắc chắn có thể áp dụng để xây dựng bất kỳ mạng PoE nào bao gồm VoIP và mạng LAN không dây. Theo xu hướng tiết kiệm năng lượng trên toàn thế giới và góp phần bảo vệ môi trường trên Trái đất, SGS-6341-24P4X có thể kiểm soát hiệu quả việc cung cấp năng lượng bên cạnh khả năng cung cấp năng lượng cao. Chức năng lịch trình PoE của hoàng cung giúp bạn bật hoặc tắt cấp nguồn PoE cho mỗi cổng PoE trong các khoảng thời gian được chỉ định và đây là chức năng mạnh mẽ để giúp SMB hoặc doanh nghiệp tiết kiệm năng lượng và ngân sách.
Dung lượng Ethernet 10Gbps hiệu suất cao
Bốn khe cắm SFP + được xây dựng trong SGS-6341-24P4X tự hào có kiến trúc chuyển đổi hiệu suất cao, có khả năng cung cấp kết cấu chuyển mạch không chặn và thông lượng tốc độ dây cao tới 128Gbps, giúp đơn giản hóa rất nhiều nhiệm vụ nâng cấp mạng LAN để phục vụ để tăng nhu cầu băng thông. Mỗi khe SFP + hỗ trợ Tốc độ kép, 10GBASE-SR / LR hoặc 1000BASE-SX / LX , có nghĩa là quản trị viên giờ đây có thể chọn linh hoạt bộ thu phát SFP / SFP + phù hợp theo khoảng cách truyền hoặc tốc độ truyền cần thiết để mở rộng mạng hiệu quả .
Quản lý xếp chồng IP
SGS-6341-24P4X hỗ trợ chức năng xếp chồng IP giúp người quản lý mạng dễ dàng định cấu hình lên đến 24 thiết bị chuyển mạch trong cùng một chuỗi thông qua một địa chỉ IP duy nhất thay vì kết nối và đặt từng đơn vị một. Các nhóm công nghệ Xếp chồng IP kết nối chuỗi chuyển mạch PLANET SGS-6341 để cho phép quản lý tập trung thông qua một đơn vị, bất kể vị trí thực tế hoặc loại chuyển đổi, miễn là chúng được kết nối với cùng một mạng cục bộ.
Hỗ trợ định tuyến lớp 3
SGS-6341-24P4X cho phép quản trị viên tăng hiệu quả mạng một cách thuận tiện bằng cách định cấu hình định tuyến tĩnh Lớp 3 theo cách thủ công, cài đặt RIP (Giao thức thông tin định tuyến) hoặc OSPF (Mở đường dẫn ngắn nhất trước tiên). RIP có thể sử dụng số bước nhảy làm chỉ số định tuyến và ngăn chặn các vòng định tuyến bằng cách thực hiện giới hạn số bước nhảy được phép trong một đường dẫn từ nguồn đến đích. OSPF là một giao thức định tuyến động bên trong cho hệ thống tự trị dựa trên trạng thái liên kết. Giao thức tạo cơ sở dữ liệu cho trạng thái liên kết bằng cách trao đổi trạng thái liên kết giữa các chuyển mạch Lớp 3, sau đó sử dụng thuật toán Shortest Path First để tạo bảng tuyến dựa trên cơ sở dữ liệu đó.
Hỗ trợ IPv6 đầy đủ
SGS-6341-24P4X cung cấp quản lý IPv6 và các tính năng bảo mật cấp doanh nghiệp như xác thực SSH, ACL, WRR và RADIUS . Do đó, giúp các doanh nghiệp bước vào kỷ nguyên IPv6 với mức đầu tư thấp nhất. Ngoài ra, bạn không cần thay thế các thiết bị mạng khi mạng biên IPv6 FTTx được xây dựng.
Tính năng mạnh mẽ của lớp 2
Có thể lập trình cho SGS-6341-24P4X cho các chức năng quản lý chuyển đổi cơ bản như cấu hình tốc độ cổng, tổng hợp cổng, Vlan, Giao thức cây nhiều nhịp, WRR, kiểm soát băng thông và rình mò IGMP. Công tắc này cung cấp các chức năng Giao thức Vlan, Q-in-Q, Vlan và GVRP được gắn thẻ 802.1Q. Bằng cách hỗ trợ tổng hợp cổng, SGS-6341-24P4X cho phép vận hành một thân cây tốc độ cao kết hợp với nhiều cổng. Nó cho phép tối đa 16 nhóm để trunking với tối đa 8 cổng cho mỗi nhóm.
Kiểm soát lưu lượng lớp 2 đến lớp 4 tuyệt vời
SGS-6341-24P4X được trang bị tính năng quản lý lưu lượng và WRR mạnh mẽ để tăng cường các dịch vụ được cung cấp bởi viễn thông. Các chức năng WRR bao gồm phân loại lưu lượng lớp 4 tốc độ dây và giới hạn băng thông, đặc biệt hữu ích cho đơn vị nhiều người thuê, đơn vị đa doanh nghiệp, Telco hoặc các ứng dụng dịch vụ mạng. Nó cũng trao quyền cho các doanh nghiệp để tận dụng tối đa các nguồn tài nguyên mạng hạn chế và đảm bảo tốt nhất trong việc truyền VoIP và hội nghị truyền hình.
Bảo mật mạnh mẽ
SGS-6341-24P4X hỗ trợ chính sách ACL một cách toàn diện. Lưu lượng có thể được phân loại theo địa chỉ IP nguồn / đích, địa chỉ MAC nguồn / đích, giao thức IP, TCP / UDP, ưu tiên IP, phạm vi thời gian và ToS. Hơn nữa, các chính sách khác nhau có thể được tiến hành để chuyển tiếp lưu lượng.
SGS-6341-24P4X cũng cung cấp xác thực truy cập dựa trên cổng IEEE 802.1x, có thể được triển khai với RADIUS, để đảm bảo an ninh ở cấp độ cổng và chặn người dùng bất hợp pháp.
Quản lý hiệu quả và an toàn
Để quản lý hiệu quả, Bộ chuyển mạch Gigabit được quản lý của SGS-6341-24P4X được trang bị giao diện quản lý bảng điều khiển, Web và SNMP. Với giao diện quản lý dựa trên Web tích hợp, SGS-6341-24P4X cung cấp một cơ sở quản lý và cấu hình độc lập, dễ sử dụng, độc lập với nền tảng. SGS-6341-24P4X hỗ trợ Giao thức quản lý mạng đơn giản (SNMP) tiêu chuẩn và có thể được quản lý thông qua bất kỳ phần mềm quản lý dựa trên tiêu chuẩn nào.
Để giảm thời gian học sản phẩm, SGS-6341-24P4X cung cấp lệnh giống như Cisco thông qua cổng Telnet hoặc bảng điều khiển và khách hàng không cần phải học lệnh mới từ các thiết bị chuyển mạch này. Hơn nữa, SGS-6341-24P4X cung cấp quản lý từ xa an toàn bằng cách hỗ trợ kết nối SSH, mã hóa nội dung gói tại mỗi phiên.
Cơ chế chẩn đoán SFP thông minh
SGS-6341-24P4X hỗ trợ chức năng SFP-DDM (Giám sát chẩn đoán kỹ thuật số) giúp quản trị mạng dễ dàng theo dõi các thông số thời gian thực của các bộ thu phát SFP và SFP +, như công suất đầu ra quang, công suất đầu vào quang, nhiệt độ, dòng điện laser và điện áp cung cấp thu phát.
Giải pháp mạng lưới có tính sẵn sàng cao cho hệ thống dữ liệu lớn
Bằng cách cải tiến công nghệ Ethernet cáp quang với các tính năng rất linh hoạt, có khả năng mở rộng cao và dễ cài đặt, SGS-6341-24P4X cung cấp tốc độ trao đổi dữ liệu lên tới 128Gbps thông qua giao diện Cáp quang và có thể mở rộng khoảng cách truyền đến 120km. SGS-6341-24P4X có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn sự gián đoạn và xâm nhập từ bên ngoài. Nó kết hợp MSTP của IEEE 802.1 (Giao thức nhiều cây, kéo dài cây bằng Vlan) vào mạng tự động hóa của khách hàng để tăng cường độ tin cậy và thời gian hoạt động của hệ thống. SGS-6341-24P4X là giải pháp lý tưởng cho các trung tâm dữ liệu, nhà cung cấp dịch vụ và viễn thông để xây dựng kết nối dự phòng và thiết lập băng thông cao cho trang trại máy chủ Big Data .
Giải pháp tuyệt vời cho bảo mật lõi / trung tâm dữ liệu và chuyển mạch QoS
SGS-6341-24P4X thực hiện 128 Gigabits mỗi giây thiết bị chuyển mạch không chặn để nó có thể dễ dàng cung cấp mạng Ethernet băng thông cao 10Gbps cục bộ cho xương sống của bộ phận của bạn. Với bốn cổng SFP + tích hợp, SGS-6341-24P4X cung cấp đường lên tới mạng đường trục thông qua các mô-đun 10G Ethernet LR / SR SFP +. Nó tiếp tục cải thiện hiệu quả mạng và bảo vệ các máy khách mạng bằng cách cung cấp các tính năng bảo mật và QoS.
Định tuyến Vlan lớp 3
Với các giao thức định tuyến lưu lượng lớp 3 mạnh mẽ được tích hợp sẵn, SGS-6341-24P4X đảm bảo định tuyến đáng tin cậy giữa các Vlan và các phân đoạn mạng. Các giao thức định tuyến có thể được áp dụng thông qua giao diện Vlan. SGS-6341-24P4X chắc chắn là một giải pháp hiệu quả và lý tưởng cho các doanh nghiệp.
Thông số kỹ thuật phần cứng | |
Phiên bản phần cứng | 2 |
Cổng đồng | 24 cổng 10/10 / 1000BASE-T RJ45 tự động-MDI / MDI-X |
SFP / mini-GBIC Slots | 4 giao diện kết hợp SFP 100 / 1000BASE-X với Port-21 đến Port-24 |
Hỗ trợ chế độ kép 100 / 1000Mbps và DDM | |
SFP + Slots | 4 Giao diện 10GBASE-SR / LR SFP + (cổng-25 đến cổng-28) |
Tương thích với bộ thu phát SFP 1000BASE-SX / LX / BX | |
Bảng điều khiển | 1 x Cổng nối tiếp RJ45-to-RS232 (115200, 8, N, 1) |
Kiến trúc chuyển đổi | Lưu trữ và chuyển tiếp |
Chuyển vải | 128Gbps / không chặn |
Chuyển đổi thông lượng | 95,23Mpps |
Bảng địa chỉ | Bảng địa chỉ MAC 16K với chức năng tự động học |
Bộ đệm dữ liệu chia sẻ | 1,5 MB |
Kiểm soát lưu lượng | Áp suất ngược cho |
khung tạm dừng một nửa -duplex IEEE 802.3x cho toàn bộ -duplex | |
Khung Jumbo | 10KB |
Đèn LED | Hệ thống: Cổng |
PWR / MGMT / SYS / PoE | |
: Cổng | |
10/100 / 1000T Cổng: LNK / ACT và PoE-in-Use | |
1 / 10G SFP + khe cắm: LNK / ACT | |
Kích thước (W x D x H) | 440 x 320 x 43,6 mm, chiều cao 1U |
Cân nặng | 4503g |
Sự tiêu thụ năng lượng | 15,4 watt / 52,51 BTU (Hệ thống) |
401,7 watt / 1369,8 BTU (Hệ thống + PoE) | |
Yêu cầu về năng lượng | AC 100 ~ 240V, 50 / 60Hz |
Cấp nguồn qua Ethernet | |
Tiêu chuẩn PoE | IEEE 802.3af / 802.3at PoE + PSE |
Loại cung cấp năng lượng PoE | Kết thúc |
Đầu ra năng lượng PoE | Mỗi cổng 53V DC, 30,8 watt (tối đa) |
Phân bổ pin điện | 1/2 (+), 3/6 (-) |
Ngân sách điện PoE | 370 watt (tối đa) |
Khả năng PoE PD @ 9 watt | 24 chiếc |
Khả năng PoE PD @ 15 watt | 24 chiếc |
Khả năng PoE PD @ 30 watt | 12 chiếc |
Chưc năng quản ly | |
Cấu hình hệ thông | Bảng điều khiển, Telnet, SSH, Trình duyệt web, SNMP v1, v2c và v3 |
Sự quản lý | Hỗ trợ cả địa chỉ IPv4 và IPv6 |
Hỗ trợ kiểm tra bảo mật IP của người dùng cho IPv4 / IPv6 SNMP | |
Hỗ trợ MIB và TRAP | |
Hỗ trợ IPv4 / IPv6 FTP / TFTP | |
Hỗ trợ IPv4 / IPv6 NTP | |
Hỗ trợ 4 nhóm 4, 2, 3, 9 | |
Hỗ trợ xác thực RADIUS cho IPv4 / IPv6 Tên người dùng và mật khẩu Telnet | |
Hỗ trợ IPv4 / IPv6 SSH | |
Cấu hình phù hợp để người dùng áp dụng quản lý vỏ của máy chủ RADIUS | |
Hỗ trợ CLI, bảng điều khiển, Telnet | |
Hỗ trợ SNMP v1, v2c và v3 | |
Hỗ trợ chức năng quản lý mạng an toàn IP: tránh hạ cánh bất hợp pháp tại khu vực không hạn chế | |
Hỗ trợ máy chủ Syslog cho IPv4 và IPv6 | |
Hỗ trợ TACACS + | |
Chức năng lớp 3 | |
Giao thức định tuyến | Định tuyến tĩnh, RIP, OSPF, BGP và PBR |
Bảng định tuyến | Tổng số mục 1K (chia sẻ IPv4 / IPv6) |
Chức năng lớp 2 | |
Cấu hình cổng | Tắt / bật cổng |
Tự động đàm phán 10/100 / 1000Mbps Lựa chọn chế độ song công hoàn toàn và một nửa | |
Điều khiển luồng vô hiệu hóa / bật | |
Kiểm soát băng thông trên mỗi cổng Phát | |
hiện vòng lặp cổng | |
Tình trạng cổng | Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái điều khiển luồng và |
trạng thái đàm phán tự động | |
Vlan | Vlan dựa trên được gắn thẻ 802.1Q, tối đa 256 nhóm Vlan |
802.1ad Q-in-Q (xếp chồng Vlan) | |
GVRP để quản lý Vlan Mạng Vlan | |
riêng tư (PVE) được hỗ trợ Vlan IP mạng Vlan | |
dựa trên | |
MAC | |
Kiểm soát băng thông | TX / RX / Cả hai |
Liên kết tập hợp | IEEE 802.3ad LACP / trunk trunk |
Hỗ trợ 12 nhóm với 8 cổng cho mỗi nhóm trunk | |
QoS | 8 hàng đợi ưu tiên trên tất cả các cổng chuyển đổi |
Hỗ trợ chính sách CoS ưu tiên nghiêm ngặt và Robin theo vòng có trọng số (WRR) | |
Phân loại lưu lượng truy cập: | |
- IEEE 802.1p CoS / ToS | |
- IPv4 / IPv6 DSCP | |
- WRR dựa trên cổng | |
Đa tuyến | IGMP v1 / v2 / v3 snooping |
Chế độ Querier hỗ trợ | |
MLD v1 / v2 snooping | |
Đăng ký Vlan Multicast (MVR) | |
Danh sách điều khiển truy cập | Hỗ trợ tiêu chuẩn và mở rộng ACL |
dựa trên IP ACL / MAC-based ACL | |
Time-based ACL | |
Lên đến 512 mục | |
Kiểm soát băng thông | Bước tối thiểu 64Kb / giây |
Bảo vệ | Hỗ trợ liên kết cổng MAC + |
IPv4 / IPv6 + MAC + ràng buộc cổng Liên kết cổng | |
IPv4 / IPv6 + | |
Hỗ trợ | |
ngăn chặn bộ lọc MAC ARP | |
Xác thực | Xác thực truy cập mạng dựa trên cổng IEEE 802.1x Xác thực AAA: TACACS + và IPv4 / IPv6 qua RADIUS |
SNMP MIB | RFC 1213 MIB-II |
RFC 1215 Internet Engineering Task Force | |
RFC 1271 RMON | |
RFC 1354 IP Forwarding MIB | |
RFC 1493 Cầu MIB | |
RFC 1643 Ether giống như MIB | |
RFC 1907 SNMP v2 | |
RFC 2011 IP / ICMP MIB | |
RFC 2012 TCP MIB | |
RFC 2013 UDP MIB | |
RFC 2096 IP mong MIB | |
RFC 2233 nếu MIB | |
RFC 2452 TCP6 MIB | |
RFC 2454 UDP6 MIB | |
RFC 2465 IPv6 MIB | |
RFC 2466 ICMP6 MIB | |
RFC 2573 SNMP v3 thông báo | |
RFC 2574 SNMP v3 vacm | |
RFC 2674 Cầu MIB Extensions (IEEE 802.1Q MIB) | |
RFC 2674 Cầu MIB Extensions ( IEEE 802.1P MIB) | |
Phù hợp tiêu chuẩn | |
Tuân thủ quy định | FCC Phần 15 Lớp A, CE |
Tuân thủ tiêu chuẩn | IEEE 802.3 10Base-T |
IEEE 802.3u 100BASE-TX | |
IEEE 802.3z Gigabit 1000BASE-SX / LX | |
IEEE 802.3ab Gigabit 1000BASE-T | |
IEEE 802.3ae 10Gb / s Ethernet | |
kiểm soát IEEE 802.3x dòng chảy và áp lực trở lại | |
IEEE 802.3ad trunk port với LACP | |
IEEE 802.1D Spanning Tree Protocol | |
IEEE 802.1w Rapid Spanning Tree Protocol | |
IEEE 802.1s Multiple Spanning Tree Protocol | |
IEEE 802.1p class of Service | |
IEEE 802.1Q VLAN gắn thẻ | |
IEEE 802.1X kiểm soát mạng xác thực cổng | |
IEEE 802.1ab LLDP | |
IEEE 802.3af Power over Ethernet | |
IEEE 802.3at Cấp nguồn qua Ethernet PLUS | |
RFC 768 UDP | |
RFC 793 TFTP | |
RFC 791 IP | |
RFC 792 ICMP | |
RFC 2068 HTTP | |
RFC 1112 IGMP v1 | |
RFC 2236 IGMP v2 | |
RFC 3376 IGMP v3 | |
RFC 2710 MLD v1 | |
FRC 3810 MLD v2 | |
RFC 2328 OSPF v2 | |
RFC 1058 RIP v1 | |
RFC 2453 RIP v2 | |
Môi trường | |
Điều hành | Nhiệt độ: 0 ~ 50 độ C |
Độ ẩm tương đối: 5 ~ 90% (không ngưng tụ) | |
Lưu trữ | Nhiệt độ: -10 ~ 70 độ C |
Độ ẩm tương đối: 5 ~ 90% (không ngưng tụ) |
